軋鋼機中的滾動軸承之球面滾柱軸承

前面兩篇介紹了滾動軸承的兩種形式，圓錐滾柱軸承和圓柱滾柱軸承。分別介紹了這兩種軸承的功能結構，特點以及應用的軋機類型。今天我們再介紹一中軸承—球面滾柱軸承。

這類軸承的滾柱與套圈是以球面相配合的，因此它具有一定的自衛性，即軸承的軸線可以隨輥頸軸線轉動，保持彼此平行。它可以同時承受徑向載荷和較小的軸向載荷，因此不需另加止推軸承，但軸向調整精度不高。

這類軸承多用于軋制力較小的中速軋機（最高軋制速度達25m/s），如小型帶材冷軋機支承輥以及小型線材軋機軋輥。如果軋制力不大，每個輥頸上裝一個雙列球面滾柱軸承即可；如果載荷大，可用四列滾柱軸承。

采用滾動軸承時，除球面滾柱軸承有一定的自位性外，其他軸承無自位性。對于某些支撐輥，由于要在很大的彎矩下工作，從而加劇了各滾動體受力的不均勻性，造成軸承壽命急劇下降。為了改善這種情況，必須使支承輥軸承座具有自動調位能力。一般上支撐輥軸承座的自位性是靠壓下螺絲端部的球面接觸來達到的；而下支承輥軸承座的自位性是靠將其下部做成圓弧形或縮短其軸向接觸長度來解決的。

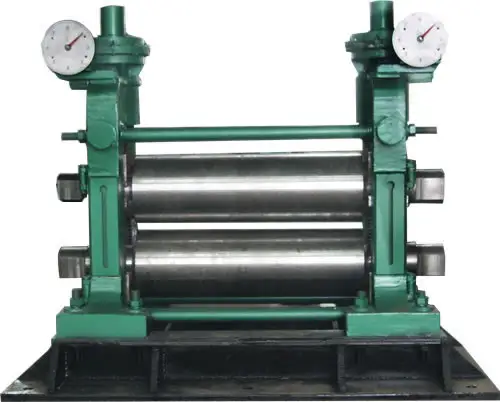

鄭州盛源機械是一家專業生產軋鋼機，鉛板軋機，短應力軋機，鋁鑄軋機的生產廠家，我們有專業的技術團隊，豐富的制造經驗，可以根據客戶需求，布置規劃，歡迎致電！
